經緯M400大疆系留照明無人機

經緯M400大疆系留照明無人機

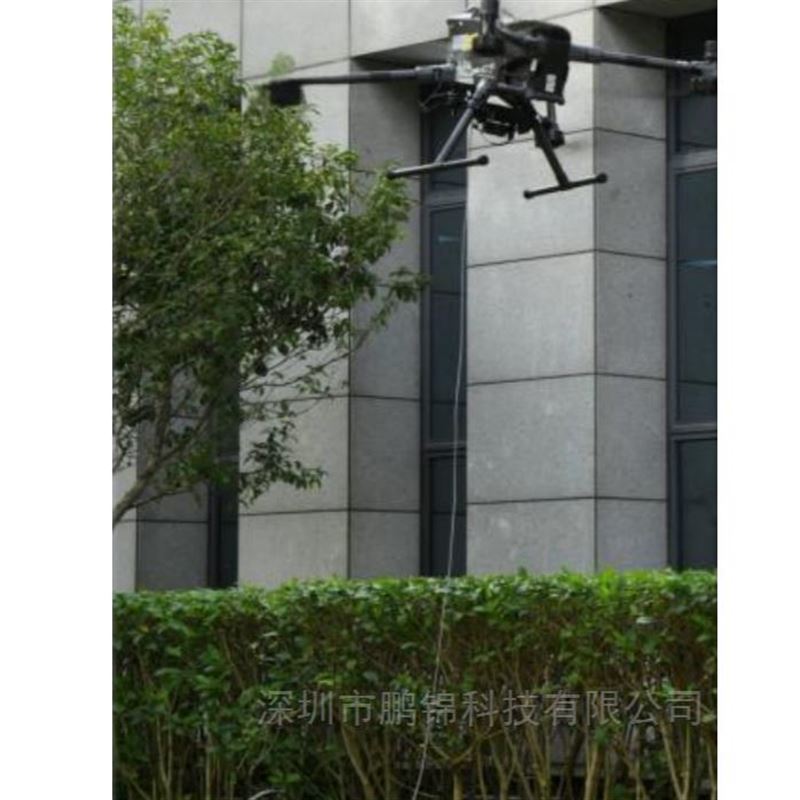

TE400空地供電照明系統可適配DJI 經緯M400 系列，將單相交流電轉換成直流高電壓，通過高性能

鎳合金供電線纜傳輸到機載電源，持續為飛行器供電。配合備用電池的使用，可在保證安全飛行的基

礎上實現12小時超長航時連續工作。同時具備超微型高功率照明系統。

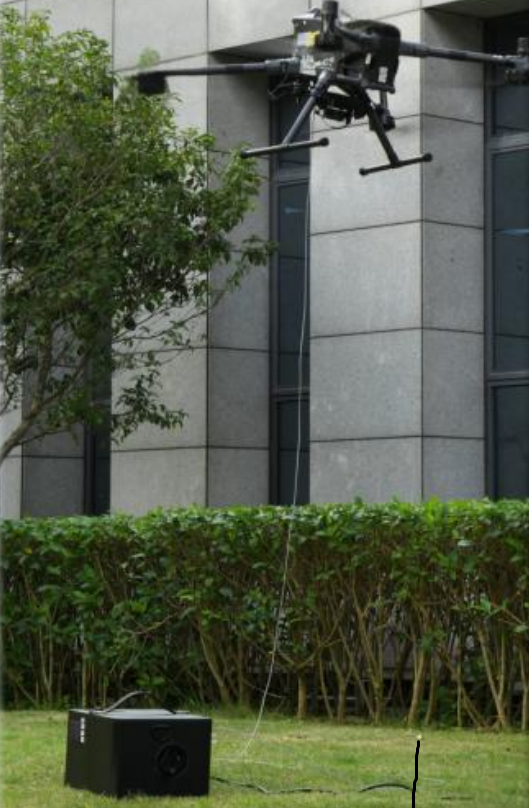

TE400空地供電照明系統包含機載電源、手自一體化收放線機以及地面照明系統三大部分。其中手自

一體化收放線機集成了地面電源、高性能供電線纜和自動收放線裝置。提供背負和手提攜帶能力，高

集成度的地面供電系統在提供便攜性的同時，又保障了最大110米線纜的自動收線和放線功能得以快

速執行，還能同時減小線纜受到撞擊和折彎，是保護線纜的有效裝置。特殊應用中TE400可以支持M400作為中繼機最大150米的中繼任務

技術參數

地面箱尺寸≤355mmx262mmx230mm

地面箱重量≤8.5kg

機載重量<600g

線纜長度  線纜長度≥110m(照明)  線纜長度≥160m(（作為中繼機）

地面斷電保護功能

無人機飛行過程中，地面電源異常中斷時，無人機可正常

飛行及降落。

整機控制方式

整個供電系統完嵌入大疆系統，可以在大疆遙控器DJI

Pilot2 APP、手機微信小程序或專用APP直接控制

地面箱尺寸≤355mmx262mmx230mm

地面箱重量≤8.5kg

機載重量<600g

線纜長度 線纜長度≥110m(照明)  線纜長度≥160m(（作為中繼機）

地面斷電保護功能

無人機飛行過程中，地面電源異常中斷時，無人機可正常

飛行及降落。

整機控制方式 整個供電系統嵌入大疆系統，可以在大疆遙控器DJI

Pilot2 APP、手機微信小程序或專用APP直接控制

照明平臺-機載

機載燈光尺寸 ≤300×120×40mm（單邊）

機載燈光供電電壓DC 24-60V

機載燈光安裝方式底部快裝，燈光安裝對飛機無改

裝，實現3秒整體拆裝

機載燈光燈光類型

白光6500K，紅藍爆閃燈

機載燈光總功率低壓燈：≥1200W/120000LM（白光）（可定制大功率燈）

照明平臺-地面

功率≥ 400W

地面燈光重量≤300g

控制形式手機微信小程序，APP控制，可以

對開關，亮度，戰斗模式進行控制。

方便實用安裝方式快裝，可以和三腳架兼容安裝

具備伸腳架，燈光具備遠近照明，白光爆閃。

IP防護等級IP55

適配型號M400
